RESEARCH ON THE EFFECTS OF ROLLER-SPREADING PARAMETERS FOR NYLON POWDER SPREADABILITY IN ADDITIVE MANUFACTURING
-
摘要: 铺粉工艺是基于粉床的增材制造(additive manufacturing, AM)技术中的关键工序之一. 滚筒铺粉工艺参数包括铺粉层厚H, 滚筒直径D, 滚筒的旋转速度ω和平移速度V, 对增材制造工艺中的粉体铺展性具有重要影响. 本文以尼龙粉体为研究对象, 采用离散元法(discrete element method, DEM)模拟其滚筒铺展过程, 建立沉积分数、覆盖率和沉积速率3个铺展性指标. 采用中心复合设计(central composite design, CCD)生成30组仿真案例, 通过响应曲面法(response surface methodology, RSM)拟合了3个铺展性指标的回归模型. 采用方差分析证明了回归模型的准确性和预测的有效性, 并详细分析了工艺参数对粉体铺展性指标的影响规律. 结果表明, 铺粉层厚H是最大的影响因素, 平移速度V是次要的影响因素, 滚筒直径D和滚筒的旋转速度ω对粉体铺展性指标影响较小, HV和DV为影响粉体铺展性指标的主要交互因素. 以3个铺展性指标为优化目标, 采用期望值法对滚筒铺粉工艺参数进行多目标优化, 获得了预测的最优铺粉工艺参数和粉体铺展性指标组合, 并通过实验验证了粉体铺展性指标的预测结果与实验结果吻合良好. 本文的研究结果可指导增材制造中滚筒铺粉工艺参数的优化.Abstract: The powder spreading process is one of the key processes in the powder-bed-based additive manufacturing (AM) technology. The roller-spreading parameters include the powder spreading layer thickness H, roller’s diameter D, roller’s rotational speed ω and translational velocity V, which have a major impact on the powder spreadability in AM processes. In this paper, the nylon powder was taken as the research object, and the discrete element method (DEM) was deployed to simulate the nylon powder spreading process by a roller. The three powder spreadability indicators including the deposition fraction, percent coverage and deposition rate were established. The central composite design (CCD) model was used to generate 30 groups of simulation cases. The regression models of three powder spreadability indicators were fitted by the response surface method (RSM). The analysis of variance was used to prove the accuracy and predicting effectiveness of regression models. In addition, the effect of process parameters on powder spreadability indicators was analyzed in detail. The results showed that the powder spreading layer thickness H was a leading influencing factor. The roller’s translational velocity V was a less important influencing factor. The roller’s diameter D and rotational speed ω had a slight influence on powder spreadability indicators. Both the H and D with V were determined as the main interactive factors on powder spreadability indicators. The three powder spreadability indicators were taken as the optimization goal, and the multi-objective optimization of roller-spreading parameters was carried out by the expectation method. The predicted optimal combination of powder spreading parameters and powder spreadability indicators were obtained. Moreover, the optimal results were verified through the experiments. The results showed that the predicted results of powder spreadability indicators were in good agreement with experimental results. The research results in this paper can provide guidance for the optimization of roller-spreading parameters in AM.
-
Keywords:
- additive manufacturing /
- powder spreadability /
- parameters optimization /
- DEM /
- RSM
-
引言
基于粉床的增材制造(additive manufacturing, AM)技术在工业上被广泛应用[1-2], 铺粉工艺是该增材制造技术的关键工序之一[3-4], 铺展出平整均匀的高密度粉床是制备优良性能零件的前提条件. 在薄层粉末(粉层厚度通常在200 μm以下)的铺展过程中, 由于微米级颗粒的粘附团聚和堵塞[5], 造成粉床的均匀性和密度较差, 并导致零件表面精度低和内部孔隙等问题的出现[6].
粉体的铺展性与粉体的流动性紧密相关但又不同[7-8]. 粉体流动性的定义在学术界并未统一. 目前运用较多的粉体流动性的表征方法有: 休止角法[9]、质量流率法[10]、Hausner指数法[8]、剪切法[11]等. 休止角法和质量流率法适用于自由流动的粉体, 由于增材制造粉体粒径一般小于100 μm, 而粉末粘附和粉末对壁面的摩擦导致粉末很难流过流量计的小孔[8].因此, 休止角法和质量流率法不适用于增材制造粉体的流动性表征. FT4粉体流变仪[12]和Revolution粉体分析仪[13]可以表征粉体在动态条件下的流动性, 在一定程度上有助于了解粉体的动态流动行为. 但是, 粉体的流动行为取决于其颗粒特性(粒径分布、颗粒形状和颗粒表面纹理)和外部条件(环境湿度、温度和应力条件). 而现有的测试方法不是针对薄层粉体铺展过程的, 使得它们难以精确预测AM过程中的粉体铺展性[14].
近几年, 粉体流动性和粉体铺展性的测量和定量表征已被确定为增材制造的关键技术. Snow等[15]尝试建立粉体铺展性指标, 研究表明覆盖率、沉积速率和雪崩角变化速率可定量评估粉体的铺展性. Cordova等[16]通过测量粉层密度来表征粉体的铺展性. 然而, 铺粉实验耗时且需要消耗大量昂贵的粉体材料, 也难以深入揭示粉体铺展过程的微观机理. 离散元法(discrete element method, DEM)在模拟颗粒物质运动方面具有独特的优势[17-18], 已被用于模拟增材制造铺粉过程[19-23]. 国内外学者从颗粒动力学[19-20]、粉床质量[21-22]以及铺粉器的结构优化[23]等方面揭示铺粉过程的物理机制. 针对粉体铺展性的研究, Ahmed等[19]通过测量粉层空斑来评估粉体的铺展性, DEM仿真和实验图像分析的结果吻合良好.
粉体的铺展性指标可分为粉层质量(粉层密度、覆盖率和空斑)和粉体流动形态(沉积速率和雪崩角变化率). Escano等[24]通过X射线成像研究了粉体铺展过程中的颗粒动力学行为. 研究表明在粉体铺展过程, 雪崩角几乎没有变化, 而这与Snow等[15]的研究结果相矛盾. 粉体铺展性不仅与粉体的粒径粒形有关, 而且与铺粉工艺参数密切相关. 铺粉器的结构和速度都会影响粉体的铺展性[5, 15]. 但是, 铺粉工艺参数对粉体铺展性的影响研究相对较少. 滚筒铺粉工艺参数包括铺粉层厚、滚筒直径、滚筒的旋转速度和平移速度[3, 5]. 滚筒的铺粉工艺参数相对复杂, 通过经验和繁琐的实验来优化铺粉过程是不可取的. 因此, 有必要优化滚筒铺粉工艺参数来提高粉体的铺展性. 随着优化方法的发展, 响应曲面法(response surface methodology, RSM)和遗传算法等智能算法被用于优化参数以解决工程问题[25]. RSM方法通过多项式拟合因子和响应之间的关系, 分析单因素和交互因素对响应指标的影响, 并获得最佳参数, 是一种可靠且有效的优化方法.
本文采用DEM模拟尼龙粉末的滚筒铺展过程. 选择铺粉层厚、滚筒直径、滚筒旋转速度和平移速度作为变量因子. 建立沉积分数、覆盖率和沉积速率3个铺展性指标. 采用中心复合设计(central composite design, CCD)生成30组案例, 建立3个指标的回归模型. 根据方差分析(analysis of variance, ANOVA), 确定单因素及交互作用对响应指标的影响. 最后, 以铺展性指标为优化目标, 进行了滚筒铺粉参数的多目标优化, 并通过实验验证了优化结果. 本研究有助于优化滚筒铺粉工艺参数以提高粉体铺展性.
1. 研究方法
1.1 离散元模型
在DEM模型中, 颗粒有两种运动, 即平移运动和旋转运动, 根据牛顿第二运动定律来描述颗粒的运动方程[26]
$${m_i}\frac{{{\rm{d}}{{\boldsymbol{v}}_i}}}{{{\rm{d}}t}} = \sum\limits_j {\left( {{\boldsymbol{F}}_{ij}^{\rm{n}} + {\boldsymbol{F}}_{ij}^{\rm{t}}} \right)} + {\boldsymbol{F}}_i^{\rm{g}}$$ (1) $$ {{\boldsymbol{I}}_i}\frac{{{\rm{d}}{{\boldsymbol{\omega}} _i}}}{{{\rm{d}}t}} = \sum\limits_j {\left( {{\boldsymbol{T}}_{ij}^{\rm{s}} + {\boldsymbol{T}}_{ij}^{\rm{r}}} \right)} \;\;\;\;\;\;\;\; $$ (2) 式中
${m_i}$ ,${{\boldsymbol{v}}_i}$ ,${{\boldsymbol{I}}_i}$ 和${{\boldsymbol{\omega}} _i}$ 分别是颗粒i的质量、平移速度、惯性矩和旋转速度;${\boldsymbol{F}}_{ij}^{\rm{n}}$ ,${\boldsymbol{F}}_{ij}^{\rm{t}}$ 和${\boldsymbol{F}}_i^{\rm{g}}$ 分别是法向接触力、切向接触力和重力;${\boldsymbol{T}}_{ij}^{\rm{s}}$ 和${\boldsymbol{T}}_{ij}^{\rm{r}}$ 分别是切向力和滚动摩擦引起的力矩.Hertz−Mindlin接触模型考虑了颗粒接触力[27], 而JKR (Johnson−Kendall−Roberts)理论在Hertz−Mindlin接触模型的基础上考虑了接触区域内的黏附力[28]
$${{F}}_{{\rm{JKR}}}^{\rm{n}} = \frac{{4{E^ * }}}{{3{R^ * }}}{\alpha ^3} - 4{\alpha }^{\frac{3}{2}}\sqrt {{\text{π}} \gamma {E^ * }}$$ (3) 式中
${R^ * }$ ,${E^ * }$ ,$\gamma $ 和$\alpha $ 分别是等效半径、等效杨氏模量、表面能密度和接触半径.接触半径
$\alpha $ 和法向重叠${\delta _{\rm{n}}}$ 之间的关系为[29]$${\alpha ^4} - 2{R^ * }{\delta _{\rm{n}}}{\alpha ^2} - \frac{{4{\text{π}} \gamma }}{{{E^ * }}}{R^ * }^2\alpha + {R^ * }^2{\delta _{\rm{n}}}^2 = 0$$ (4) 根据式(3)和式(4), 即使颗粒非接触时, 黏附力仍然存在. JKR模型提供了颗粒间非接触状态下黏附力的计算方法. 颗粒之间的临界间隙
${\delta _{{\rm{n,c}}}}$ 和临界接触半径${\alpha _{\rm{c}}}$ 通过下式计算[28]$${\delta _{{\rm{n}},{\rm{c}}}} = \frac{{\alpha _{\rm{c}}^2}}{{{R^ * }}} - \sqrt {\frac{{4{\text{π}} \gamma {\alpha _{\rm{c}}}}}{{{E^ * }}}}\;\;\;\; $$ (5) $${\alpha _{\rm{c}}} = \frac{{9{\text{π}} \gamma {R^{{ * ^2}}}}}{{2{E^ * }}}\left( {\frac{3}{4} - \frac{{\sqrt 2 }}{2}} \right)$$ (6) 当颗粒之间的间隙大于临界间隙时, 黏附力为零. 当颗粒未接触且间隙小于临界间隙时, JKR模型提供了黏附力的最大值
${{{F}}_{\rm{pullout}}}$ , 其计算公式为[28-29]$${{{F}}_{\rm{pullout}}} = - \frac{3}{2}{\text{π}} \gamma {R^ * }$$ (7) 关于JKR接触模型的信息详见参考文献[28-29], 为了简洁起见, 本文不予赘述.
1.2 铺粉工艺模型
尼龙粉末是选择性激光烧结(selective laser sintering, SLS)中广泛使用的材料. 本文所用尼龙粉末为湖南华曙高科技有限责任公司产品(PA3300). 在测试粉体有关参数前, 将尼龙粉末放在80 °C的真空炉中干燥12 h. 通过动态颗粒分析仪(德国莱驰科技有限公司, Retsch Camsizer X2)测量颗粒的粒径分布, 测得粒径D50为49 μm, 如图1所示. 使用扫描电子显微镜(日本电子科技有限公司, JSM-IT500LA)观察粉末的微观形态, 如图2所示. 从图2中可以看出尼龙颗粒是近球形的. 因此, 在DEM仿真中将尼龙粉末简化成球形颗粒. DEM参数包括物性参数(颗粒密度、杨氏模量、泊松比和表面能)和接触参数(静摩擦系数、滚动摩擦系数和恢复系数). DEM模型参数的选取详见参考文献[30-31], 仿真中的DEM模型参数如表1所示.
表 1 仿真中的DEM参数Table 1. DEM parameters in simulationParameter Value powder density/(kg·m−3) 1000 powder Young’s modulus/MPa 61 powder Poisson’s ratio 0.35 static friction coefficient of powder-powder 0.45 rolling friction coefficient of powder-powder 0.01 restitution coefficient of powder-powder 0.80 surface energy density of powder-powder/(mJ·m−2) 0.1 wall density/(kg·m−3) 7800 wall Young’s modulus/GPa 80 wall Poisson’s ratio 0.30 static friction coefficient of powder-wall 0.20 rolling friction coefficient of powder-wall 0.01 restitution coefficient of powder-wall 0.80 surface energy density of powder-wall/(mJ·m−2) 0.17 如图3所示, 滚筒铺粉模型包含滚筒、送粉缸和基板. 送粉缸和基板的宽度和长度均为3 mm和18 mm. 由于Y方向上颗粒的流动对模拟结果的影响很小, 因此在Y方向的两侧设置周期性边界条件, 以降低计算成本. 首先, 产生100 000个颗粒, 在送粉缸的上面形成粉床. 其次, 滚筒沿X轴的正方向以平移速度V并逆时针旋转运动形成铺粉层(第一层粉末). 送粉缸上升一个铺粉层厚H, 而基板下降一个相同的铺粉层厚H. 最后, 滚筒再次沿X轴的正方向并逆时针旋转运动形成铺粉层(第二层粉末).
1.3 可铺展性指标
本文采用沉积分数、覆盖率和沉积速率3个指标来量化评价粉体的可铺展性. 在SLS工艺中, 通过逐层铺粉、逐层扫描烧结的方式直接制造零件. 只有第一层粉末铺展在上基板, 而后续的粉层铺展在先前的粉层上. 激光每次烧结一层粉末, 因此只关注单层粉末的铺展性. 故而本文所建立的指标是基于第二层粉末. 采用粉层的沉积分数表征粉层密度, 沉积分数φ的计算公式为
$$\varphi = \frac{{\displaystyle\sum\limits_i^n {\frac{4}{3}{\text{π}} R_i^3} }}{{LWH}}$$ (8) 式中, Ri为颗粒i的半径, L和W为基板的长度和宽度, H为铺粉层厚, n是第二层铺粉中颗粒的总数量.
当铺粉完成后, 第一层粉末和第二层粉末分别标记为蓝色和橙色, 如图4所示. 根据图像灰度阈值计算蓝色和橙色像素的面积[32]. 橙色像素与蓝色和橙色像素之和的比值定义为覆盖率
$$C = \frac{{{S_{\rm{orange}}}}}{{{S_{\rm{blue}}} + {S_{\rm{orange}}}}} \times 100{\text{%}} $$ (9) 式中, Sblue和Sorange分别是第一层粉末和第二层粉末的像素面积.
![]()
图 4 第一层粉末和第二层粉末分别被标记为蓝色和橙色Figure 4. The first and the second powder layer are marked by blue and orange colors, respectively粉末铺展过程中, 在滚筒的前面会形成粉堆. 铺展过程分为粉末积累阶段和粉末沉积阶段. 如图5所示, 粉末累积阶段对应于滚筒的初始移动阶段, 粉末不断在滚筒前面累积. 粉末沉积阶段对应于滚筒的持续移动阶段, 粉末连续沉积在粉床上, 粉堆的面积随滚筒的移动不断减少, 如图6所示. 在最后阶段, 由于粉堆被推出计算域, 粉堆的质量会随着滚筒的移动而显著降低. 忽略最后阶段对沉积速率的影响, 粉末沉积速率定义为
$$ {d_{\rm{m}}} = {\rho _{\rm{a}}}W\frac{{{\rm{d}}A}}{{{\rm{d}}x}} $$ (10) 式中,
$\;{\rho _{\rm{a}}}$ 粉堆的表观密度[33], dA/dx是粉堆面积随滚筒在X方向上位移的变化率. dm表征了滚筒前面的粉堆质量随滚筒在X方向上位移的变化速率.![]()
图 5 粉堆的质量随滚筒在X方向上位移的关系Figure 5. Mass of the powder pile as a function of roller’s displacement in the X direction![]()
图 6 沉积阶段粉堆随时间的变化Figure 6. Changes of the powder pile over time during the powder deposition stage1.4 响应曲面法
由Box和Wilson[34]提出的RSM是一种优化随机过程的统计方法, 在因子和响应指标之间拟合多元回归方程来探索响应指标和因子之间的定量规律. 通常, 二阶多项式获得的回归方程可用于分析和优化多元问题, 其定义为[35]
$$ y = {B_0} + \sum\limits_{i = 1}^k {{B_i}{x_i}} + \sum\limits_{i = 1}^k {{B_{ii}}} x_i^2 + \sum\limits_{i = 1}^{k - 1} {\sum\limits_{j = i + 1}^k {{B_{ij}}{x_i}{x_j}} + \varepsilon } $$ (11) 式中, y, B0, Bi, Bii和Bij分别是响应项、常数项、线性系数、二次项系数和交互项系数. k, xi和ε分别是变量数、输入因子和随机误差.
根据文献[3, 5] 和实际工程中滚筒的铺粉工艺参数, 选择铺粉层厚H, 滚筒直径D, 滚筒的旋转速度ω和平移速度V作为变量因子. 因素和水平如表2所示. 采用RSM的CCD模型生成30个案例. 沉积分数φ、覆盖率C和沉积速率dm的响应指标可通过方程式(8) ~ 式(10)计算, 响应指标的结果如表3所示.
表 2 响应面分析因子及水平表Table 2. Response surface analysis factors and levelsFactor Level of process parameters −α −1 0 1 +α H/μm 100 125 150 175 200 D/mm 10 15 20 25 30 ω/(r·min−1) 50 100 150 200 250 V/(mm·s−1) 40 80 120 160 200 表 3 CCD设计表及仿真结果Table 3. CCD design table and simulation resultsRun Input factor Response H/μm D/mm ω/(r·min−1) V/(mm·s−1) φ C/% dm/(mg·mm−1) 1 175 25 200 80 0.426 6 96.20 0.223 9 2 175 15 100 160 0.381 8 93.66 0.200 4 3 125 25 100 160 0.310 5 71.57 0.116 4 4 150 10 150 120 0.371 0 88.52 0.166 9 5 150 20 150 120 0.385 7 89.17 0.173 6 6 175 25 100 160 0.402 5 94.80 0.211 3 7 150 20 150 120 0.386 2 89.58 0.173 8 8 150 20 150 200 0.299 8 78.83 0.134 9 9 175 25 200 160 0.390 2 93.97 0.204 8 10 150 20 150 120 0.384 2 89.69 0.172 9 11 125 25 200 80 0.350 8 77.69 0.131 6 12 175 25 100 80 0.443 1 96.69 0.232 6 13 125 15 200 80 0.353 0 78.05 0.132 4 14 150 20 50 120 0.408 7 91.83 0.183 9 15 125 15 100 160 0.282 2 67.09 0.105 8 16 175 15 200 160 0.371 9 92.75 0.195 2 17 150 20 150 120 0.390 0 89.96 0.175 5 18 150 20 250 120 0.372 1 88.23 0.167 4 19 150 30 150 120 0.392 1 90.34 0.176 4 20 125 15 100 80 0.364 3 79.99 0.136 6 21 175 15 200 80 0.422 4 96.05 0.221 8 22 200 20 150 120 0.440 6 98.29 0.264 3 23 150 20 150 120 0.383 4 89.66 0.172 5 24 150 20 150 120 0.385 4 89.67 0.173 4 25 125 25 200 160 0.288 2 67.44 0.108 1 26 100 20 150 120 0.269 8 62.91 0.081 0 27 175 15 100 80 0.430 0 96.46 0.227 9 28 125 15 200 160 0.263 0 61.95 0.098 6 29 125 25 100 80 0.378 9 81.41 0.142 1 30 150 20 150 40 0.407 0 91.70 0.183 1 2. 结果和讨论
2.1 方差分析和回归模型
根据表3的数据, 对获得的数据进行方差分析和拟合回归方程, 通常认为P值小于0.05, F值较大则表明该模型显著, R2预测值越接近于1, 表示模型预测性越好[35]. 采用Design-Expert软件对3个响应指标和因子之间的回归模型进行分析, 得到3个指标的回归方程
$$\begin{split} \varphi = &0.385\;8 + 0.042\;6H + 0.006\;7D + 0.008\;5\omega - \\ & 0.029\;1V + 0.007\;7HV + 0.004\;2DV - \\ & 0.008\;3{H^2} - 0.001\;7{D^2} - 0.008\;7{V^2} \end{split} $$ (12) $$ \begin{split} & {}\\ C =& 0.896\;2 + 0.102\;6H - 0.010\;3\omega - 0.035\;4V +\\ &0.024\;3HV - 0.026\;3{H^2} - 0.014\;6{V^2}{\rm{ }}\\[-12pt] \end{split} \qquad\qquad\;\; $$ (13) $$ \begin{split} {d_{\rm{m}}} =& 0.173\;6 + 0.046\;4H + 0.003\;0D - 0.003\;7\omega - 0.012\;7V + \\ & 0.001\;2HV + 0.001\;8DV - 0.000\;8{D^2} - 0.003\;9{V^2}{\rm{ }} \end{split} $$ (14) 沉积积分数、覆盖率和沉积速率模型的ANOVA结果如表4所示. 3个模型的P值均小于0.0001, 且3个模型的F值均有效, 表明这3个模型是显著的. 3个模型的R2预测值都大于0.80, 表明这3个模型具有良好的预测能力.
表 4 回归模型的方差分析Table 4. Variance analysis of regression modelsIndicator Mean square F-value P-value Predicted R2 φ 0.0051 320.56 < 0.0001 0.9824 C 0.0229 59.79 < 0.0001 0.8990 dm 0.0040 1536.29 < 0.0001 0.9964 2.2 铺粉工艺参数对粉体铺展性指标的影响
根据方差分析和回归方程中因素系数的大小, 参数H, D, ω, V, HV, DV, H2, D2和V2对沉积分数有重要影响, 参数H, ω, V, HV, H2和V2对覆盖率有重要影响, 而参数H, D, ω, V, HV, DV, D2 和V2对沉积速率有重要影响. 在4个影响因素中, H是最大的影响因素, V是次要的影响因素, D和ω对粉体铺展性指标影响较小. HV和DV的交互作用对粉体铺展性指标具有重要影响, 而其他交互作用影响则可以忽略不计. 因此, 将进一步分析这些因素对粉体铺展性指标的影响.
当D为20 mm, ω为150 r/min时, HV对粉体铺展性指标的影响如图7所示. 随着铺粉层厚的增加和平移速度的降低, φ，C和dm的值显著增加. 铺粉层厚和平移速度与沉积分数、覆盖率和沉积速率呈二次抛物线关系, 这表明铺粉层厚与平移速度之间存在交互作用. 3个指标从粉层质量(沉积分数和覆盖率)和粉末流动形态(沉积速率)的角度揭示了粉体铺展性. 通常, 较高的沉积分数、覆盖率和沉积速率意味着良好的铺展性. 当铺粉层厚较小时, 由于机械拱起和颗粒堵塞[4, 22], 颗粒难以通过滚筒与粉床之间的间隙, 导致3个指标值减少. 穿过滚筒与粉床之间间隙的颗粒由于其惯性将移动一定距离[22], 最后沉积在粉床上形成铺粉层. 当平移速度增加时, 穿过间隙的颗粒速度会增加, 导致颗粒移动更长的距离, 造成沉积在粉床上的颗粒数减少, 导致较差的粉体铺展性. 这与文献[5] 的研究结果相一致, 表明本文研究结果的可信度.
![]()
图 7 H−V相互作用对粉体铺展性指标的影响 (D = 20 mm 和 ω = 150 r/min)Figure 7. Interaction effect of H−V on powder spreadability indicators (D = 20 mm 和 ω = 150 r/min)当铺粉层厚较高且平移速度较低时, 沉积分数和沉积速率值较大. 在低铺粉层厚下, 覆盖率随平移速度的降低而增加. 但是, 当铺粉层厚在180−200 μm时, 平移速度对覆盖率影响很小, 因为覆盖率已经接近饱和值100%. 表3中覆盖率的R2预测值为0.899 0,预测精度小于其他两个指标, 主要是由于在较大铺粉层厚下, 覆盖率接近饱和值100%. 此时, 该指标将失去判别精度.
当铺粉层厚较大时, 覆盖率的判别精度较低, 因此回归模型中DV对覆盖率的影响并不显著. 当H为150 μm, ω为150 r/min时, DV对沉积分数和沉积速率的影响如图8所示. 从等高线图可以看出因素之间的相互作用. 当滚筒的平移速度较高时, 沉积分数和沉积速率两个指标随滚筒直径的增加而增加, 但此时平移速度和滚筒直径之间的相互作用比较微弱. 在较低的滚筒平移速度下, 轮廓线几乎是椭圆形的. 表明平移速度和滚筒直径之间的相互作用是显著的. 当滚筒直径范围为15−22 mm时, 指标可以达到较大值. 文献[3] 的研究也表明, 在一定范围内增加滚筒直径, 会加强滚筒对粉末的压实效应, 从而提高粉体的铺展性.
![]()
图 8 D−V相互作用对粉体铺展性指标的影响(H = 150 μm 和 ω = 150 r/min)Figure 8. Interaction effect of D−V on powder spreadability indicators(H = 150 μm 和 ω = 150 r/min)2.3 多目标优化
滚筒铺粉工艺参数非常复杂, 且参数之间的相互作用也会影响粉体的铺展性. 因此, 有必要通过整合多个铺展性指标来获得最佳的滚筒铺粉参数组合. 由Derringer和Suich[36]开发的期望值法被用于多目标优化, 该方法以响应变量的满意程度为基础, 将估计的响应变量转化为满意度函数[36]

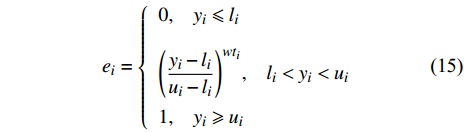

$$ {e_i} = \left\{ {\begin{array}{*{20}{l}} {0,\;\;\;\;{y_i} \leqslant {l_i}}\\ {{{\left( {\dfrac{{{y_i} - {l_i}}}{{{u_i} - {l_i}}}} \right)}^{w{t_i}}},\;\;\;\;{l_i} < {y_i} < {u_i}}\\ {1,\;\;\;\;{y_i} \geqslant {u_i}} \end{array}} \right. $$ (15) 式中, yi是响应变量, ui和li分别为响应的最大值和最小值, wti为权重.
在建立单个响应满意度函数的基础上, 构造总体满意度函数来衡量所有响应的总体满意度[36]
$$E = {\left( {\prod\limits_{i = 1}^N {{{e}}_i^{{r_i}}} } \right)^{\frac{1}{{\sum {{r_i}} }}}}$$ (16) 式中, ei是每个响应的期望值, ri是ei的权重, N是响应的数量.
参数的取值范围都在表2的设计范围内, 3个指标具有同等的重要性. 在Design-Expert软件将沉积分数、覆盖率和沉积速率设置为最大值, 使用期望值法, 获得了预测的最优参数组合和最优指标组合. 最佳参数组合: 铺粉层厚H为198 μm, 滚筒直径D为22 mm, 滚筒的旋转速度ω为64 r/min, 平移速度V为135 mm/s. 预测的最佳指标: 沉积分数、覆盖率和沉积速率分别为0.444 0, 98.40%和0.266 0 mg/mm.
3. 实验验证
采用湖南华曙高科技有限责任公司的HS403P设备进行沉积分数实验. 首先, 使用最常见的激光参数烧结9个15 mm × 15 mm × 15 mm的尼龙实验包, 壁厚为2 mm, 如图9所示. 考虑到粉末会粘附在实验包的内表面, 很难将粉末完全收集. 因此, 用精密天平(分辨率0.01 mg)称量装有粉末的实验包. 然后, 除去实验包中的粉末, 并超声清洗实验包. 最后, 通过精密天平称量实验包. 通过粉末和实验包的质量之和减去实验包的质量可以获得粉末的质量. 沉积分数的计算公式为
$$\varphi = \frac{{{m_{\rm{p}}}/\rho }}{{{a^3}}}$$ (17) 式中,
${m_{{\rm{p}} }}$ 是实验包中尼龙粉末的质量, ρ是尼龙粉末的材料密度, a是实验包的边长.由于在商用设备中难以在线监测粉体的铺展过程, 因此, 基于SLS设备的铺粉装置搭建铺粉实验平台, 如图10所示. 铺粉实验平台包括送粉缸、成型缸和滚筒. 送粉缸上升一个铺粉层厚, 而成型缸下降一个相同的铺粉层厚. 缸的上下运动由伺服电机控制. 滚筒的直径为22 mm, 滚筒沿X轴的正方向以平移速度V并逆时针旋转运动形成铺粉层.
由于相同颜色的粉末将无法区分像素. 因此, 在开展覆盖率的铺粉实验中, 第一层粉末是白色尼龙粉末, 第二层黑色尼龙粉末. 白色和黑色尼龙粉末来自同一生产厂家, 具有相似的材料特性, 只是颜色不同. 将摄像机(杭州海康威视数字技术股份有限公司, MVLMF2528M)固定在基板上, 并从正上方拍摄粉层的表面形态, 如图11所示. 通过灰度处理和阈值分割, 使图像变为黑白二值化图像. 最后, 计算黑色和白色像素的面积, 黑色像素与黑色像素和白色像素之和的比值作为覆盖率.
为了监测铺粉过程的流动形态, 将微型摄像头(中国台湾安鹏科技股份有限公司, AM7013MZT)安装在滚筒支架的侧面, 并随滚筒在X方向上移动. 将微型摄像头调整到合适的位置和放大倍数. 在每次实验中, 采集铺粉过程的粉体流动形态, 如图12所示. 采集粉体不同时刻的流动形态, 根据图像分割法计算粉堆的面积[37], 然后根据式(10)计算沉积速率.
为了减少实验误差, 将每个指标的实验重复9次以获得平均值. 沉积分数、覆盖率和沉积速率的实验平均值分别为0.416 1, 94.12%和0.282 3 mg/ mm, 具体结果如表5所示. 沉积分数、覆盖率和沉积速率的预测结果与实验结果之间的误差分别为6.28%, 4.35%和6.13%. 误差在合理范围内, 表明所建立的预测模型是可信的.
表 5 粉体铺展性的优化结果Table 5. Optimal results for powder spreadabilityScheme φ C/% dm/(mg·mm−1) predictive value 0.444 0 98.40 0.266 0 experimental value 0.416 1 94.12 0.282 3 error/% 6.28 4.35 6.13 4. 结论
本文采用DEM和RSM方法优化滚筒铺粉工艺参数以提高粉体的铺展性, 并通过实验验证了优化结果. 主要结论如下:
(1)通过RSM建立了沉积分数、覆盖率和沉积速率3个粉体铺展性指标的回归模型. 根据方差分析验证了这3个模型可用于粉体铺展性的预测和优化;
(2)在评价粉体铺展特性时, 铺粉层厚H是主要的影响因素, 滚筒的平移速度V是次要的影响因素, 滚筒的直径D和滚筒的转速ω对粉体铺展性指标的影响较小. HV和DV为影响粉体铺展性指标的主要交互因素;
(3)以粉体铺展性为优化目标, 进行了滚筒铺粉工艺参数的多目标优化, 并通过实验验证了优化结果, 粉体铺展性指标的预测结果与实验结果吻合良好.
-
![]()
图 4 第一层粉末和第二层粉末分别被标记为蓝色和橙色
Figure 4. The first and the second powder layer are marked by blue and orange colors, respectively
![]()
图 5 粉堆的质量随滚筒在X方向上位移的关系
Figure 5. Mass of the powder pile as a function of roller’s displacement in the X direction
![]()
图 6 沉积阶段粉堆随时间的变化
Figure 6. Changes of the powder pile over time during the powder deposition stage
![]()
图 7 H−V相互作用对粉体铺展性指标的影响 (D = 20 mm 和 ω = 150 r/min)
Figure 7. Interaction effect of H−V on powder spreadability indicators (D = 20 mm 和 ω = 150 r/min)
![]()
图 8 D−V相互作用对粉体铺展性指标的影响(H = 150 μm 和 ω = 150 r/min)
Figure 8. Interaction effect of D−V on powder spreadability indicators(H = 150 μm 和 ω = 150 r/min)
表 1 仿真中的DEM参数
Table 1 DEM parameters in simulation
Parameter Value powder density/(kg·m−3) 1000 powder Young’s modulus/MPa 61 powder Poisson’s ratio 0.35 static friction coefficient of powder-powder 0.45 rolling friction coefficient of powder-powder 0.01 restitution coefficient of powder-powder 0.80 surface energy density of powder-powder/(mJ·m−2) 0.1 wall density/(kg·m−3) 7800 wall Young’s modulus/GPa 80 wall Poisson’s ratio 0.30 static friction coefficient of powder-wall 0.20 rolling friction coefficient of powder-wall 0.01 restitution coefficient of powder-wall 0.80 surface energy density of powder-wall/(mJ·m−2) 0.17
下载: 导出CSV
表 2 响应面分析因子及水平表
Table 2 Response surface analysis factors and levels
Factor Level of process parameters −α −1 0 1 +α H/μm 100 125 150 175 200 D/mm 10 15 20 25 30 ω/(r·min−1) 50 100 150 200 250 V/(mm·s−1) 40 80 120 160 200
下载: 导出CSV
表 3 CCD设计表及仿真结果
Table 3 CCD design table and simulation results
Run Input factor Response H/μm D/mm ω/(r·min−1) V/(mm·s−1) φ C/% dm/(mg·mm−1) 1 175 25 200 80 0.426 6 96.20 0.223 9 2 175 15 100 160 0.381 8 93.66 0.200 4 3 125 25 100 160 0.310 5 71.57 0.116 4 4 150 10 150 120 0.371 0 88.52 0.166 9 5 150 20 150 120 0.385 7 89.17 0.173 6 6 175 25 100 160 0.402 5 94.80 0.211 3 7 150 20 150 120 0.386 2 89.58 0.173 8 8 150 20 150 200 0.299 8 78.83 0.134 9 9 175 25 200 160 0.390 2 93.97 0.204 8 10 150 20 150 120 0.384 2 89.69 0.172 9 11 125 25 200 80 0.350 8 77.69 0.131 6 12 175 25 100 80 0.443 1 96.69 0.232 6 13 125 15 200 80 0.353 0 78.05 0.132 4 14 150 20 50 120 0.408 7 91.83 0.183 9 15 125 15 100 160 0.282 2 67.09 0.105 8 16 175 15 200 160 0.371 9 92.75 0.195 2 17 150 20 150 120 0.390 0 89.96 0.175 5 18 150 20 250 120 0.372 1 88.23 0.167 4 19 150 30 150 120 0.392 1 90.34 0.176 4 20 125 15 100 80 0.364 3 79.99 0.136 6 21 175 15 200 80 0.422 4 96.05 0.221 8 22 200 20 150 120 0.440 6 98.29 0.264 3 23 150 20 150 120 0.383 4 89.66 0.172 5 24 150 20 150 120 0.385 4 89.67 0.173 4 25 125 25 200 160 0.288 2 67.44 0.108 1 26 100 20 150 120 0.269 8 62.91 0.081 0 27 175 15 100 80 0.430 0 96.46 0.227 9 28 125 15 200 160 0.263 0 61.95 0.098 6 29 125 25 100 80 0.378 9 81.41 0.142 1 30 150 20 150 40 0.407 0 91.70 0.183 1
下载: 导出CSV
表 4 回归模型的方差分析
Table 4 Variance analysis of regression models
Indicator Mean square F-value P-value Predicted R2 φ 0.0051 320.56 < 0.0001 0.9824 C 0.0229 59.79 < 0.0001 0.8990 dm 0.0040 1536.29 < 0.0001 0.9964
下载: 导出CSV
表 5 粉体铺展性的优化结果
Table 5 Optimal results for powder spreadability
Scheme φ C/% dm/(mg·mm−1) predictive value 0.444 0 98.40 0.266 0 experimental value 0.416 1 94.12 0.282 3 error/% 6.28 4.35 6.13
下载: 导出CSV
-
[1] 卢秉恒. 增材制造技术——现状与未来. 中国机械工程, 2020, 31(1): 19-23 (Lu Bingheng. Additive manufacturing—current situation and future. China Mechanical Engineering, 2020, 31(1): 19-23 (in Chinese) [2] 李冉, 刘书田. 考虑表面层厚度不确定的稳健性拓扑优化方法. 力学学报, 2021, 53(3): 1471-1479 (Li Ran, Liu Shutian. Robust topology optimization of structures considering the uncertainty of surface layer thickness. Chinese Joumal of Theoretical and Applied Mechanics, 2021, 53(3): 1471-1479 (in Chinese) [3] Zhang J, Tan Y, Bao T, et al. Discrete element smulation of the effect of roller-spreading parameters on powder-bed density in additive manufacturing. Materials, 2020, 13(10): 2285 doi: 10.3390/ma13102285
[4] Nan W, Pasha M, Bonakdar T, et al. Jamming during particle spreading in additive manufacturing. Powder Technology, 2018, 338: 253-262 doi: 10.1016/j.powtec.2018.07.030
[5] Nan W, Pasha M, Ghadiri M. Numerical simulation of particle flow and segregation during roller spreading process in additive manufacturing. Powder Technology, 2020, 364: 811-821 doi: 10.1016/j.powtec.2019.12.023
[6] 王超, 徐斌, 段尊义等. 面向增材制造的应力最小化连通性拓扑优化. 力学学报, 2021, 53(4): 1070-1080 (Wang Chao, Xu Bin, Duan Zunyi, et al. Additive manufacturing-oriented stress minimization topology optimization with connectivity. Chinese Journal of Theoretical and Applied Mechanics, 2021, 53(4): 1070-1080 (in Chinese) doi: 10.6052/0459-1879-20-389 [7] Michael VDE, Verbelen L, Puyvelde PV. Assessing polymer powder flow for the application of laser sintering. Powder Technology, 2015, 286: 151-155 doi: 10.1016/j.powtec.2015.08.004
[8] Spierings AB, Voegtlin M, Bauer T, et al. Powder flowability characterisation methodology for powder-bed-based metal additive manufacturing. Progress in Additive Manufacturing, 2016, 1: 9-20 doi: 10.1007/s40964-015-0001-4
[9] Al-Hashemi HMB, Al-Amoudi OSB. A review on the angle of repose of granular materials. Powder Technology, 2018, 330: 397-417 doi: 10.1016/j.powtec.2018.02.003
[10] Vlachos N, Chang ITH. Investigation of flow properties of metal powders from narrow particle size distribution to polydisperse mixtures through an improved hall-flowmeter. Powder Technology, 2011, 205: 71-80 doi: 10.1016/j.powtec.2010.08.067
[11] Ruggi D, Barrès C, Charmeau J, et al. A quantitative approach to assess high temperature flow properties of a PA 12 powder for laser sintering. Additive Manufacturing, 2020, 33: 101143 doi: 10.1016/j.addma.2020.101143
[12] Lefebvre LP, Whiting J, Nijikovsky B, et al. Assessing the robustness of powder rheology and permeability measurements. Additive Manufacturing, 2020, 35: 101203 doi: 10.1016/j.addma.2020.101203
[13] Pleass C, Jothi S. Influence of powder characteristics and additive manufacturing process parameters on the microstructure and mechanical behaviour of Inconel 625 fabricated by Selective Laser Melting. Additive Manufacturing, 2018, 24: 419-431 doi: 10.1016/j.addma.2018.09.023
[14] Mussatto A, Groarke R, O'Neill A, et al. Influences of powder morphology and spreading parameters on the powder bed topography uniformity in powder bed fusion metal additive manufacturing. Additive Manufacturing, 2021, 38(6): 101807
[15] Snow Z, Martukanitz R, Joshi S. On the development of powder spreadability metrics and feedstock requirements for powder bed fusion additive manufacturing. Additive Manufacturing, 2019, 28: 78-86 doi: 10.1016/j.addma.2019.04.017
[16] Cordova L, Bor T, Smit M, et al. Measuring the spreadability of pre-treated and moisturized powders for laser powder bed fusion. Additive Manufacturing, 2020, 32: 101082 doi: 10.1016/j.addma.2020.101082
[17] 张雪宽, 徐骥, 孙俊杰等. 竖冷设备中烧结矿石偏析行为的GPU高性能模拟. 力学学报, 2019, 51(1): 64-73 (Zhang Xuekuan, Xu Ji, Sun Junie, et al. Segregation behavior of sinter in vertically arrange cooler with high perfomance GPU simulation. Chinese Jounal of Theoretical and Applied Mechanics, 2019, 51(1): 64-73 (in Chinese) doi: 10.6052/0459-1879-18-339 [18] 谭援强, 肖湘武, 张江涛等. 尼龙粉末在SLS 预热温度下的离散元模型参数确定及其流动特性分析. 力学学报, 2019, 51(1): 56-63 (Tan Yuanqiang, Xiao Xiangwu, Zhang Jiangtao, et al. Determination of discrete element model contact parameters of nylon powder at SLS preheating temperature and its flow characteristics. Chinese Journal of Theoretical and Applied Mechanics, 2019, 51(1): 56-63 (in Chinese) [19] Ahmed M, Pasha M, Nan W, et al. A simple method for assessing powder spreadability for additive manufacturing. Powder Technology, 2020, 367: 671-679 doi: 10.1016/j.powtec.2020.04.033
[20] Fouda YM, Fouda YM, Bayly AE, et al. A DEM study of powder spreading in additive layer manufacturing. Granular Matter, 2020, 22(1): 1-18 doi: 10.1007/s10035-019-0969-4
[21] 张江涛, 谭援强, 包涛等. 滚筒振动对铺粉质量影响的离散元模拟. 中国机械工程, 2020, 31(14): 1717-1723 (Zhang Jiangtao, Tan Yuanqiang, Bao Tao, et al. Discrete element simulation for effects of roller’s vibrations on powder spreading quality. China Mechanical Engineering, 2020, 31(14): 1717-1723 (in Chinese) [22] Chen H, Wei Q, Wen S, et al. Packing quality of powder layer during counter-rolling-type powder spreading process in additive manufacturing. International Journal of Machine Tools & Manufacture, 2020, 153: 103553
[23] Lin WA, Yu A, El A, et al. Effects of spreader geometry on powder spreading process in powder bed additive manufacturing. Powder Technology, 2021, 384: 211-222 doi: 10.1016/j.powtec.2021.02.022
[24] Escano LI, Parab ND, Xiong L, et al. Revealing particle-scale powder spreading dynamics in powder-bed-based additive manufacturing process by high-speed x-ray imaging. Scientific Reports, 2018, 8(1): 1-11
[25] Dehghani MH, Karri RR, Yeganeh ZT, et al. Statistical modelling of endocrine disrupting compounds adsorption onto activated carbon prepared from wood using CCD-RSM and DE hybrid evolutionary optimization framework: comparison of linear vs non-linear isotherm and kinetic parameters. Journal of Molecular Liquids, 2020, 302: 112526 doi: 10.1016/j.molliq.2020.112526
[26] Cundall PA, Strack ODL. Discussion: A discrete numerical model for granular assemblies. Géotechnique, 1980, 130: 331-336
[27] Mindlin RD. Vibrations of doubly-rotated-cut quartz plates with monoclinic symmetry. International Journal of Solids & Structures, 1985, 21(6): 597-607
[28] Johnson K, Kendall K. Surface energy and the contact of elastic solids. Proceedings of the Royal Society A, 1971, 324: 301-313
[29] Chen H, Wei Q, Wen S, et al. Flow behavior of powder particles in layering process of selective laser melting: Numerical modeling and experimental verification based on discrete element method. International Journal of Machine Tools & Manufacture, 2017, 123: 146-159
[30] 郑军辉. 尼龙粉末选择性激光烧结铺粉工艺数值模拟研究. [硕士论文]. 湘潭: 湘潭大学, 2016 (Zheng Junhui. Numerical research on powder paving process of nylon powder selective laser sintering. [Master Thesis]. Xiangtan: Xiangtan University, 2016 (in Chinese))
[31] Parteli E, Pöschel T. Particle-based simulation of powder application in additive manufacturing. Powder Technology, 2016, 288: 96-102 doi: 10.1016/j.powtec.2015.10.035
[32] 梅凡民, 雒遂, 陈金广. 一种改进的高浓度风沙图像的动态灰度阈值分割算法. 力学学报, 2018, 50(3): 699-707 (Mei Fanmin, Luo Sui, Chen Jinguang. An improved algorithm of dynamic gray-thresholding for segmenting dense aeolian sand particl images. Chinese Joumal of Theoretical and Applied Mechanics, 2018, 50(3): 699-707 (in Chinese) doi: 10.6052/0459-1879-18-040 [33] Zhu HH, Fuh JYH, Lu L. The influence of powder apparent density on the density in direct laser-sintered metallic parts. International Journal of Machine Tools and Manufacture, 2007, 47(2): 294-298 doi: 10.1016/j.ijmachtools.2006.03.019
[34] Box GEP, Wilson KBJR. On the experimental attainment of optimum conditions. Journal of the Royal Statal Society, 1951, 13(1): 1-45
[35] 胡雅琴. 响应曲面二阶设计方法比较研究. [硕士论文]. 天津: 天津大学, 2005 (Hu Yaqin. A comparative study on the second-order designs in response surface methodology. [Master Thesis]. Tianjin: Tianjin University, 2005 (in Chinese))
[36] Derringer GC, Suich R. Simultaneous optimization of several response variables. Journal of Quality Technology, 1980, 12: 214-219 doi: 10.1080/00224065.1980.11980968
[37] 洪英, 党宏社, 宋晋国. 基于图像处理的不规则形体表面积测量方法. 计算机测量与控制, 2009, 17(9): 1679-1681 (Hong Ying, Dang Hongshe, Song Jinguo. Method for irregular solid surface area measurement based on image processing. Computer Measurement &Control, 2009, 17(9): 1679-1681 (in Chinese)
计量
- 文章访问数: 1707
- HTML全文浏览量: 611
- PDF下载量: 161
